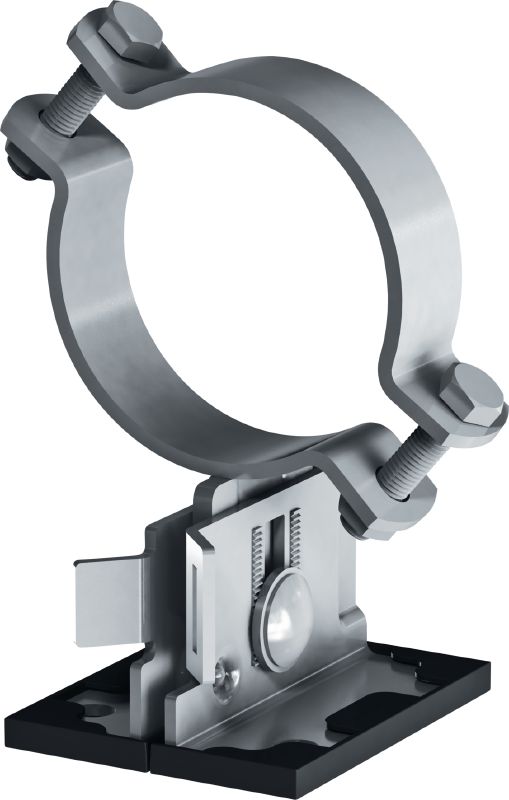

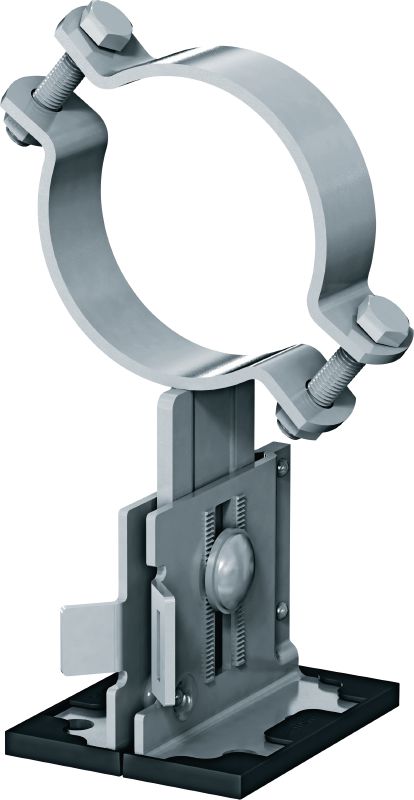

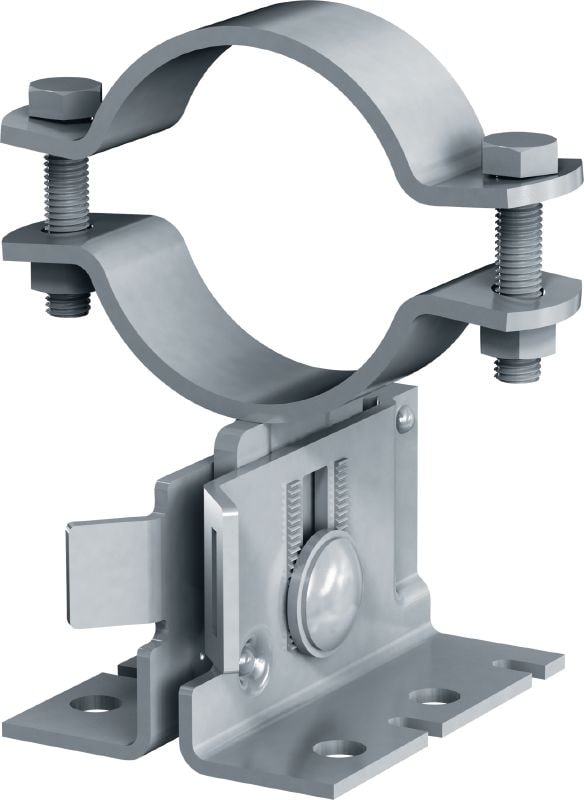

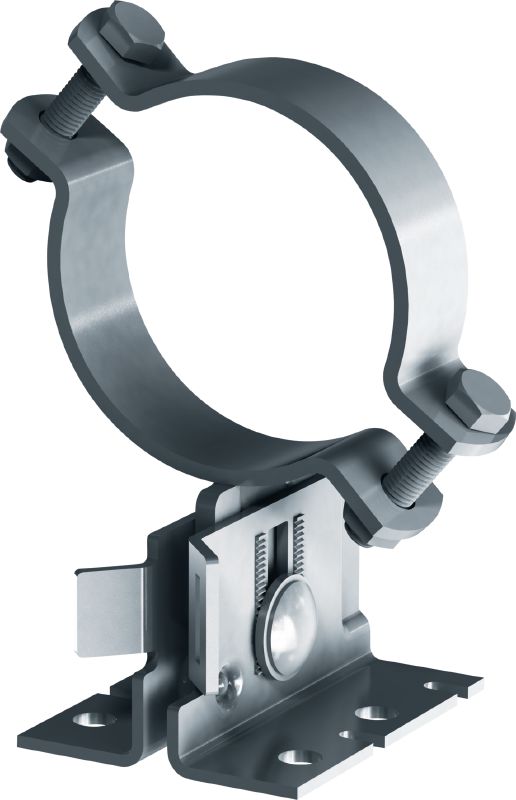

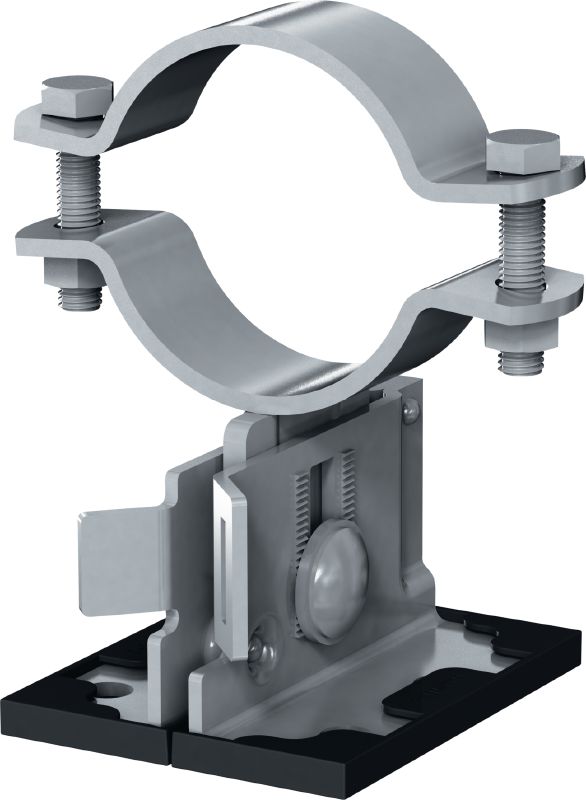

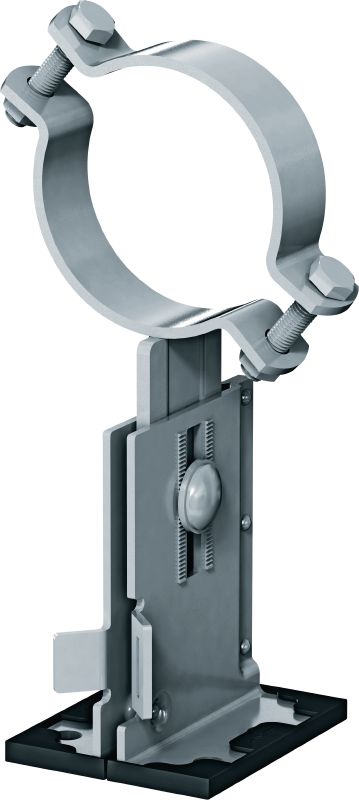

Βάση στήριξης σωλήνων MP-PS 1-1

Βάση στήριξης σωλήνων με εξωτερική επίστρωση (OC) με δυνατότητα ρύθμισης ύψους και κλίσης για βαριές βιομηχανικές εφαρμογές με εξωτερικές διαμέτρους σωλήνων 21-173 mm (1/2" έως 6")

Αντοχή σε φωτιά (Ναι/Όχι): Όχι
Αντοχή σε θερμοκρασία: -20 - 300 °C
Σύνθεση υλικού: Πλάκα βάσης: S280GD / Modif POSMAC-C, Τόξο: S235JR - DIN EN 10025, Μεσαία πλάκα: S235JR - DIN EN 10025, Πλάκα ολίσθησης: PA66 + GF30, Κοχλίας: Ποιότητα χάλυβα 8.8, Παξιμάδι: Ποιότητα χάλυβα 8

Επιλέξτε μία από τις παρακάτω επιλογές

Εύρος Σύσφιξης - D

68 - 74 mm
88 - 94 mm
110 - 118 mm
163 - 173 mm

Ύψος πάνω από το έδαφος έως τη βάση του σωλήνα

88.5 - 116 mm
116 - 171 mm

Ονομαστικό μέγεθος σωλήνα (αυτοκρατορικό)

3 in
4 in
6 in

Ονομαστικό μέγεθος σωλήνα

80 mm
100 mm
150 mm

Περιεχόμενο συσκευασίας

4 τεμ

Επιλογές προϊόντος

Ποσότητα

Πακέτα

Σύνολο Τεμάχια

Δεν μπορείτε να δείτε τις τιμές της εταιρείας σας;

Κάνετε σύνδεση ή εγγραφή για να δεις τις τιμές της εταιρείας σου

Τιμή με πάγια έκπτωση (χωρίς Φ.Π.Α)

Από 389,08 EUR

ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Αντοχή σε φωτιά (Ναι/Όχι)

Όχι

Αντοχή σε θερμοκρασία

-20 - 300 °C

Σύνθεση υλικού

Πλάκα βάσης: S280GD / Modif POSMAC-C, Τόξο: S235JR - DIN EN 10025, Μεσαία πλάκα: S235JR - DIN EN 10025, Πλάκα ολίσθησης: PA66 + GF30, Κοχλίας: Ποιότητα χάλυβα 8.8, Παξιμάδι: Ποιότητα χάλυβα 8

Πάχος υλικού

πλάκα βάσης: 4 mm, Μεσαία πλάκα: 7 mm, Πλάκα ολίσθησης: 3 mm, Οδοντωτή ροδέλα: 4 mm

Φινίρισμα επιφάνειας

Εξωτερικής χρήσης με επίστρωση - HDG

Γαλβανισμένα με εμβάπτιση εν θερμώ

Ναι

Ανοξείδωτος χάλυβας

Όχι

Συνθήκες περιβάλλοντος

Εξωτερικοί χώροι, χαμηλή έως μέτρια ρύπανση (C3 / C4 - χαμηλή)

Τύπος υλικού βάσης

Σκυρόδεμα, Χάλυβας, Αρθρωτό Σύστημα Στήριξης

Μέγεθος κλειδιού

19 mm

Ροπή σύσφιξης για ρύθμιση ύψους

50 Nm

Μήκος

141 mm

Έγγραφα

Χαρακτηριστικά & Εφαρμογές

Χαρακτηριστικά

Ευελιξία ενός για όλους – χρησιμοποιήστε το ίδιο σύστημα βάσης στήριξης σωλήνων για στερεώσεις, ολισθαίνουσες, καθοδηγούμενες ή απαλλαγμένες στηρίγματα σε αρθρωτές δοκούς, χαλύβδινες δοκούς και σκυρόδεμα της Hilti
Ευρεία υποστήριξη λογισμικού – απλοποιήστε τον υπολογισμό χρησιμοποιώντας το PROFIS, τον Υπολογιστή Σταθερού Σημείου Hilti, τις βιβλιοθήκες BIM/CAD και διάφορα plug-ins
Διατίθενται δεδομένα φορτίου και τεκμηρίωση – σχεδίαση σύμφωνα με τις κατευθυντήριες γραμμές EN13480-3, Ευρωκώδικας 3 και MSS-SP58 για εξαρτήματα στηριγμάτων σωλήνα
Ταχύτερη εγκατάσταση επί τότου – προσαρμόστε εύκολα το ύψος και την κλίση μετά από τη στερέωση της βάσης στήριξης σωλήνων στη θέση της
Μεγαλύτερο εύρος σύσφιξης – κατάλληλο για διάφορους σωλήνες με ή χωρίς επιπρόσθετα ένθετα

Εφαρμογές

Στερέωση σωλήνων σε χαλύβδινες δοκούς, σκυρόδεμα ή αρθρωτές δοκούς στήριξης Hilti
Εγκαταστάσεις σωλήνων σε βιομηχανικές εγκαταστάσεις στην ξηρά, εγκαταστάσεις παραγωγής ενέργειας, φαρμακευτικές, ηλεκτρονικές ή εγκαταστάσεις παραγωγής αυτοκινήτων
Κατάλληλο για εφαρμογές σε θερμοκρασίες έως 300°C και πάχος μόνωσης έως 220 mm
Συνιστάται για χρήση σε εσωτερικούς και εξωτερικούς χώρους με χαμηλή έως μέτρια ρύπανση (C3)

Για πληροφορίες έγκρισης ή πιστοποίησης, ανάτρεξε στα επιμέρους είδη.
