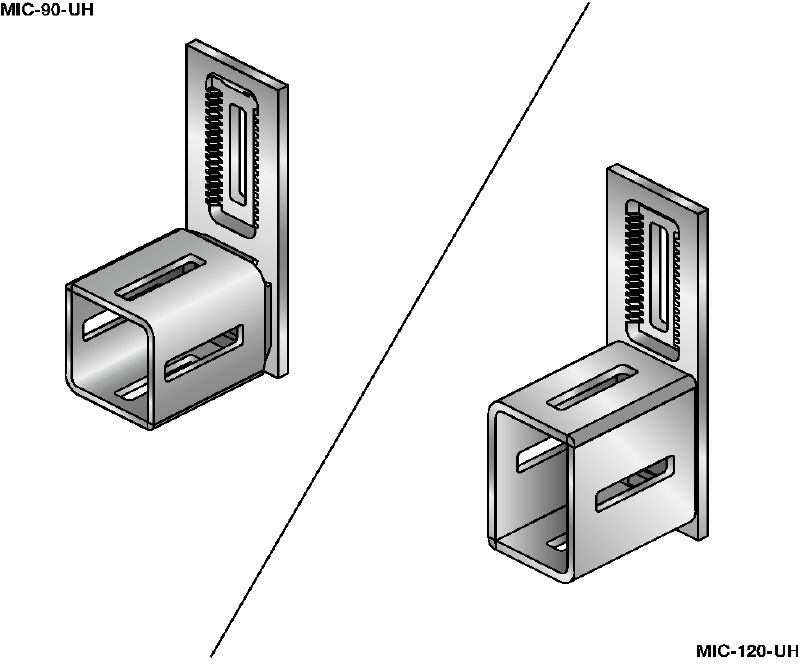

Συνδετήρας MIC-UH
Τυπικός συνδετήρας γαλβανισμένος με εμβάπτιση εν θερμώ (HDG) για τη στερέωση δοκών MI κάθετα μεταξύ τους
- Σύνθεση υλικού: Συνδετήρας: DD11 MOD - HN 547, S235JR - DIN EN 10025· Πλάκα στήριξης, Οδοντωτή πλάκα: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562· Κοχλίας: Ποιότητα χάλυβα 8.8· Παξιμάδι: Ποιότητα χάλυβα 8
- Φινίρισμα επιφάνειας: HDG: Συνδετήρας 55 µm - DIN EN ISO 1461· Πλάκα στήριξης, Οδοντωτή πλάκα, Κοχλίας, Παξιμάδι 45 µm - DIN EN ISO 1461
- Συνθήκες περιβάλλοντος: Εξωτερικοί χώροι, χαμηλή έως μέτρια ρύπανση (C3 / C4 - χαμηλή)
Επιλέξτε μία από τις παρακάτω επιλογές
Ποσότητα
Πακέτα
Σύνολο Τεμάχια
1
Τιμή με πάγια έκπτωση (χωρίς Φ.Π.Α)
ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ
Σύνθεση υλικού
Συνδετήρας: DD11 MOD - HN 547, S235JR - DIN EN 10025· Πλάκα στήριξης, Οδοντωτή πλάκα: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562· Κοχλίας: Ποιότητα χάλυβα 8.8· Παξιμάδι: Ποιότητα χάλυβα 8
Φινίρισμα επιφάνειας
HDG: Συνδετήρας 55 µm - DIN EN ISO 1461· Πλάκα στήριξης, Οδοντωτή πλάκα, Κοχλίας, Παξιμάδι 45 µm - DIN EN ISO 1461
Συνθήκες περιβάλλοντος
Εξωτερικοί χώροι, χαμηλή έως μέτρια ρύπανση (C3 / C4 - χαμηλή)
Ροπή σύσφιξης
84 Nm
Μέγεθος κλειδιού
19 mm
Έγγραφα
Χαρακτηριστικά & Εφαρμογές
Χαρακτηριστικά
- Αρχική δυνατότητα κατακόρυφης ρύθμισης 50 mm (2") για γρήγορη συναρμολόγηση
- Κατακόρυφη μικρο-ρύθμιση 5 mm (0,2") για αυξημένη ευελιξία
- Δυνατότητα οριζόντιας ρύθμισης 25 mm (1") χάρη στην εγκοπή στο συνδετήρα
- Ο συνδετήρας διατίθεται με αυτασφαλιζόμενα παξιμάδια για προστασία έναντι κραδασμών
- Σχεδιασμένος για γρήγορη τοποθέτηση από ένα άτομο
Εφαρμογές

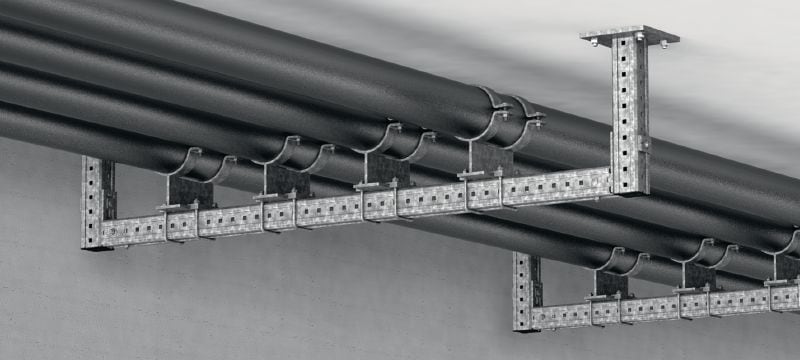

- Μέρος αρθρωτού συστήματος στήριξης σχαρών καλωδίων, σωλήνων και διάφορων χαλύβδινων στοιχείων
- Εγκατάσταση καναλιών ΜΙ μεταξύ δύο τοίχων
- Εξαιρετικά ευέλικτος συνδετήρας για εφαρμογές πολλαπλών χρήσεων
- Υψηλή ικανότητα παραλαβής διατμητικού φορτίου σε κατασκευές που δεν αποτελούν πρόβολο
- Συνιστάται για χρήση σε ήπια διαβρωτικά περιβάλλοντα εξωτερικών και εσωτερικών χώρων
Για πληροφορίες έγκρισης ή πιστοποίησης, ανάτρεξε στα επιμέρους είδη.
