ΠΩΣ ΝΑ ΣΧΕΔΙΑΣΕΙΣ ΑΝΑΜΟΝΕΣ ΜΕ ΑΝΤΙΜΕΤΩΠΙΣΗ ΤΗΣ ΦΩΤΙΑΣ

Σχεδιασμός αναμονών για υψηλές θερμοκρασίες

Η απόδοση των κτιρίων μειώνεται σαφώς όταν υποβάλλονται σε υψηλές θερμοκρασίες. Τα κονιάματα χάνουν επίσης την ικανότητα φορτίου. Αλλά εδώ και πολλά χρόνια δεν υπήρχαν τυποποιημένες οδηγίες για το σχεδιασμό αναμονών όταν αυτές προσβάλλονται από φωτιά.

ΟΔΗΓΙΕΣ ΣΧΕΔΙΑΣΜΟΥ ΣΥΜΦΩΝΑ ΜΕ ΤΟΝ ΕΥΡΟΚΩΔΙΚΑ 2

Hilti rebar anchorage length design

Αυτό συμβαίνει επειδή οι οδηγίες TR023, που χρησιμοποιούνται για τη δοκιμή προϊόντων, καλύπτουν μόνο τις στατικές συνθήκες και όχι τις συνθήκες φωτιάς.

Αντ 'αυτού, οι μηχανικοί έπρεπε να βασίζονται σε αναφορές από τεχνικά ινστιτούτα, όπως το DIBT και το CSTB.

Ωστόσο, αυτές οι δοκιμές δεν ήταν τυποποιημένες και οι σχεδιαστικές αρχές ασφαλείας δεν ήταν απαραίτητα σύμφωνες με τα περιθώρια ασφαλείας του Ευροκώδικα 2. Τι άλλαξε το 2015 Το 2015 επικυρώθηκαν οι κατευθυντήριες γραμμές 330087-00-0601 της EAD.

Αυτές έδειξαν τον τρόπο αξιολόγησης των συνδέσεων αναμονών στη φωτιά. Αυτές αντικατέστησαν τις οδηγίες TR023 για τις συνδέσεις των ράβδων με κονίαμα. Τώρα μπορείς να χρησιμοποιήσεις το EAD 330087-00-0601 για: Αξιολόγησε τη μηχανική συμπεριφορά των κονιαμάτων σε συνθήκες πυρκαγιάς καθώς και στατικές συνθήκες Τήρησε τα περιθώρια ασφαλείας του Ευροκώδικα 2. Οι κατασκευαστές μπορούν, επίσης, να χρησιμοποιήσουν μια τυποποιημένη μέθοδο για την αξιολόγηση κονιαμάτων για εφαρμογές μετα-εγκατεστημένων αναμονών στη φωτιά.

ΡΩΤΗΣΕ ΕΝΑ ΜΗΧΑΝΙΚΟ

Τα κονιάματα Hilti έχουν σχεδιαστεί για αναμονές σε πυρκαγιά

Στην Hilti αναπτύξαμε τα πρώτα βιομηχανικά εγκεκριμένα κονιάματα για εφαρμογές πυρκαγιάς Hilti HIT-RE 500 V3, Hilti HIT-HY170 και Hilti HIT-CT 1.

Μπορείς να τα χρησιμοποιήσεις στο σχεδιασμό σου για να: σχεδιάσεις εισάγοντας μια συγκεκριμένη θερμοκρασία, βελτιστοποιώντας τη λύση σχεδιασμού σου.

Σχεδιάσεις κάθε στατική εφαρμογή που καλύπτεται από EAD 330087-00-0601, το οποίο υπόκειται σε πυρκαγιά - συμπεριλαμβανομένων των συνδυασμών δοκός-δοκός, δοκός-κολόνα, πλάκα-τοίχος, πλάκα-πλάκα.

Σχεδιάσεις συνδέσεις συστήματος σύμφωνες με τα περιθώρια ασφαλείας του Ευροκώδικα 2.

Η Hilti σου προσφέρει όλα τα απαραίτητα εργαλεία για σχεδιασμό σύμφωνα με τον νέο Κώδικα, συμπεριλαμβανομένου του κορυφαίου λογισμικού Profis Rebar, της τεχνικής μας υποστήριξης και της εκτεταμένης τεχνικής βιβλιοθήκης μας.

Δεδομένα σχεδιασμού της Hilti Προσφέρουμε πίνακες δεδομένων για τυποποιημένες εφαρμογές, όπως πλάκα-πλάκα, πλάκα-τοίχος. Μπορείς, επίσης, να αποκτήσεις πρόσβαση σε πίνακες δεδομένων για καθένα από τα προϊόντα μας τα εγκεκριμένα για φωτιά, με βάση τη μηχανική συμπεριφορά τους σε συνθήκες πυρκαγιάς, όπως αναφέρεται στην ΕΤΑ τους.

Αυτοί οι πίνακες δεδομένων επισυνάπτονται στις πληροφορίες προϊόντος, τις οποίες μπορείς να βρεις στις σελίδες προϊόντων μας.

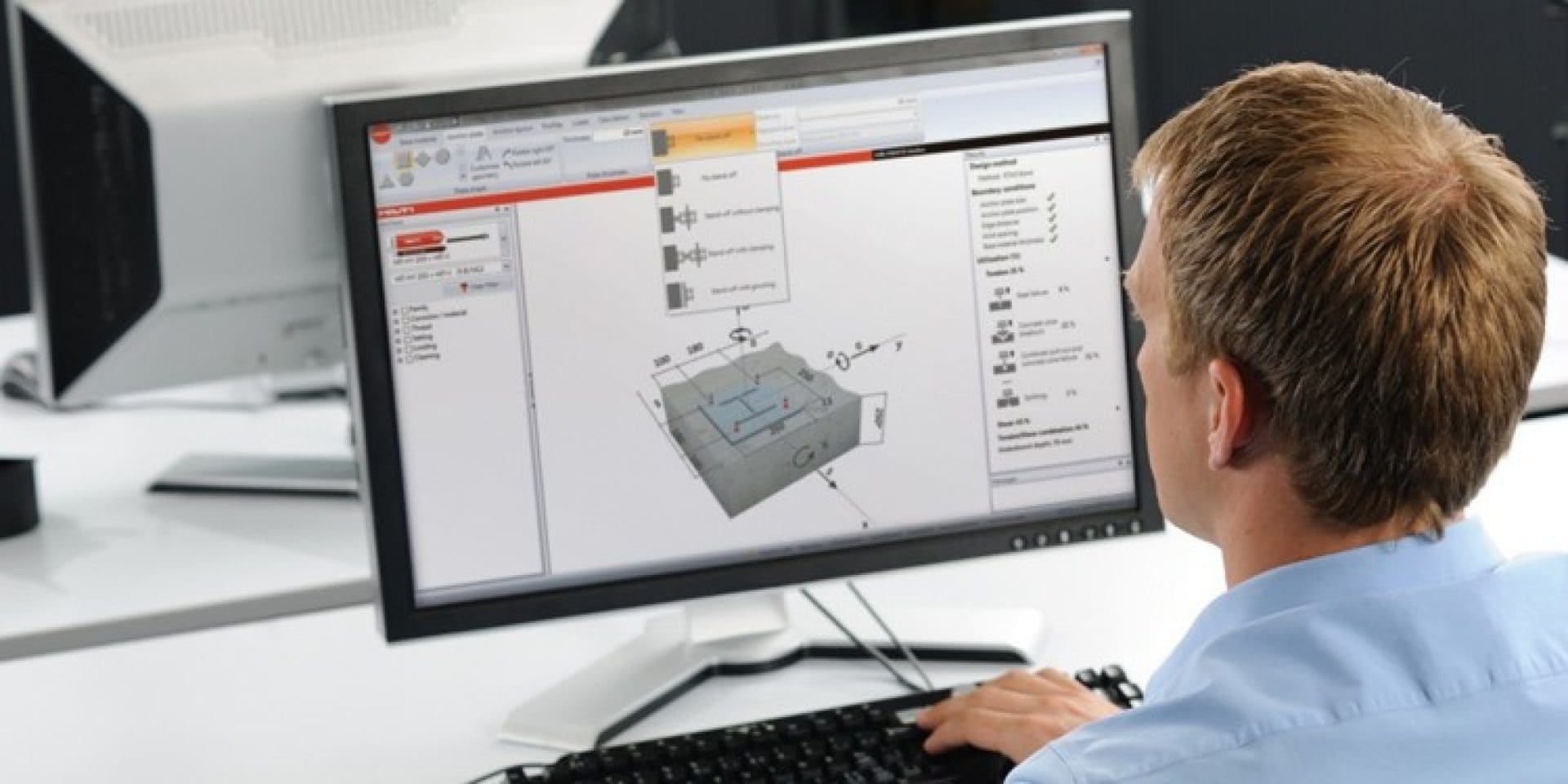

Λογισμικό σχεδιασμού Hilti PROFIS Rebar Το λογισμικό μας σχεδιασμού Hilti PROFIS Rebar 3D μπορεί επίσης να σχεδιάσει ένα ευρύ φάσμα εφαρμογών για πυρκαγιά.

STANDARD AND CUSTOMIZED DESIGN FOR REBAR IN FIRE

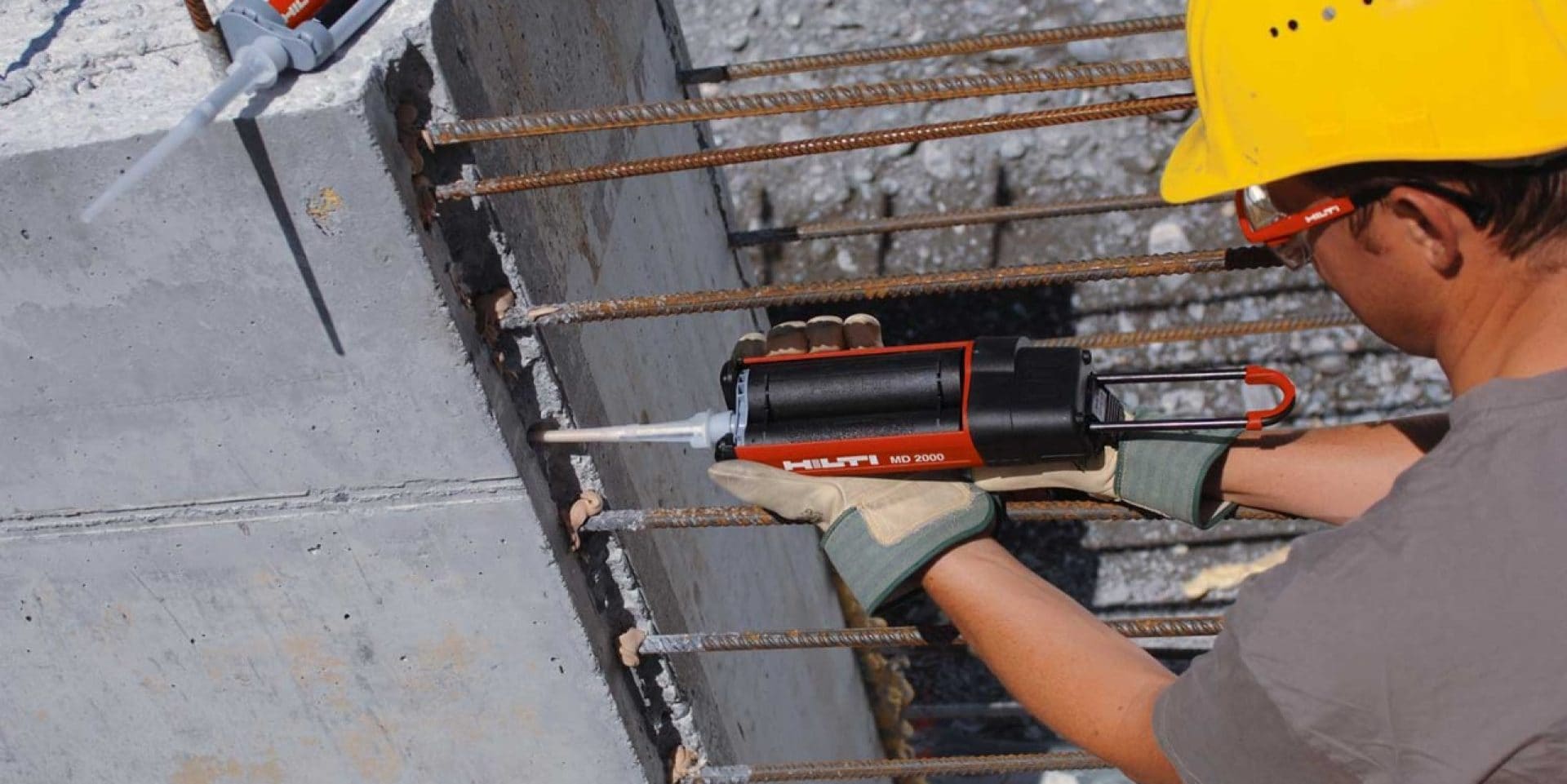

Hilti rigid rebar connection with straight bars

Μπορείς να βρεις τον παράγοντα μείωσης που πρέπει να εφαρμοστεί στην αντοχή δεσμού στην ΕΤΑ κάθε εγκεκριμένου προϊόντος.

Αυτό απαιτείται όταν σχεδιάζεις σύμφωνα με EAD 330087-00-0601 και Ευροκώδικα 2.

Στη συνέχεια, μπορείς να αποτιμήσεις ένα τυποποιημένο σχέδιο ή έναν προσαρμοσμένο σχεδιασμό:

Τυποποιημένος σχεδιασμός - υπολογίζει το χρόνο που απαιτείται για την εκκένωση ενός κτιρίου. Χρησιμοποίησε τις τιμές σχεδιασμού στις εκθέσεις αξιολόγησης των εγκεκριμένων για πυρκαγιά προϊόντων

Προσαρμοσμένος σχεδιασμός - υπολόγισε τη θερμοκρασία στη σύνδεση σε συγκεκριμένες συνθήκες φωτιάς και για πόσο χρονικό διάστημα

Πώς βοηθούν οι νέοι κατευθυντήριες γραμμές της EAD στο σχεδιασμό

Η χρήση ενός προϊόντος εγκεκριμένου με βάση το EAD 330087-00-0601 μπορεί να βοηθήσει το σχεδιασμό σου με διάφορους τρόπους:

Διαφάνεια - υπάρχουν τυποποιημένοι κανόνες για τη διαδικασία ελέγχου και την αξιολόγηση δεδομένων.

Ευελιξία - μπορείς να εκτελέσεις ένα ευρύ φάσμα αναλύσεων από τη σφαιρική δομική ανάλυση έως την ανάλυση ενός μέλους.

Απεριόριστη έκταση εφαρμογής - μπορείς να σχεδιάσεις κάθε εφαρμογή για πυρκαγιά, συμπεριλαμβανομένων των συνδυασμών πλάκα σε πλάκα, πλάκα σε τοίχο, δοκός σε τοίχο, δοκός σε κολόνα ή δοκός σε δοκό

Ασφάλεια - η διαδικασία δοκιμής και η αξιολόγηση των αποτελεσμάτων βασίζονται στα περιθώρια ασφαλείας EC2
